玻璃粉末作为无机功能粉体的重要品类，广泛应用于光学玻璃制备、特种陶瓷烧结、建筑材料改性、电子封装填料、涂层材料等多个领域，其颗粒粒径均匀度、分散性以及纯度，直接决定后续产品的加工性能、外观质量与使用稳定性，因此精细化研磨预处理是玻璃粉末加工与检测的核心环节。

当前传统玻璃粉末预处理模式存在明显短板：常规搅拌、粗磨工艺无法彻底破除玻璃粉末的硬团聚体，易出现粒径分布跨度大、大颗粒残留的问题，难以满足高端材料的粒径要求；普通球磨设备研磨效率低，且易出现罐体磨损、金属杂质析出的情况，污染玻璃粉末样品；人工筛分+粗磨的组合模式耗时冗长，批量处理能力差，无法适配实验室小批量精准研磨与小规模量产前样品预处理的双重需求，同时难以精准控制目标粒径。

NM600-最小用量湿法纳米研磨仪依托高频振动湿法研磨技术，无需额外化学分散助剂，即可实现玻璃粉末的高效解聚、精准细化与均匀分散，搭配全流程精准温控与惰性研磨介质，最大程度保留玻璃粉末原有纯度，搭配一次性研磨容器彻底规避交叉污染，完美适配玻璃粉末精细化研磨的各类需求，为无机粉体高质量处理提供稳定可靠的解决方案。

1. 工作原理：

   NM600-最小用量湿法纳米研磨仪以高频变频振动为核心动力，可产生相当于自身重力数十倍的冲击力，带动一次性离心管内的氧化锆研磨球高速往复运动，对玻璃粉末样品进行全方位高频冲击、剪切与搅拌，高效破除硬质玻璃颗粒的团聚结构，实现粉体的均质化、精细化研磨。氧化锆材质硬度远超玻璃粉末，耐磨性极强，且化学稳定性优异，不会与玻璃成分发生反应，也不会析出金属杂质污染样品；一次性塑料离心管专为小批量、微量样品设计，无需清洗重复使用，彻底规避交叉污染风险，全程适配玻璃粉末湿法精细化研磨的无尘、高纯、精准要求。

2. 样品预处理步骤：

   筛选无大块结块、无异物掺杂的原始玻璃粉末样品，通过简易筛分去除原料中的超大颗粒、碎屑等杂质，保障样品初始均一性；将预处理后的玻璃粉末与分散介质（去离子水）按照1:4的质量比充分混合搅拌，制备成流动性适中的均匀浆料，精准量取5mL浆料装入15mL一次性塑料离心管，放置于专用研磨夹具固定备用，无需额外冰浴预冷，设备自带压缩机制冷系统可在研磨启动后快速实现腔体恒温控温，简化前置操作流程。

3. 研磨条件参数设置：

   向装有5mL玻璃粉末浆料的15mL离心管内，加入10mL直径1mm氧化锆球，平衡研磨冲击力与颗粒细化效果，避免过度破碎或细化不足；拧紧管盖后快速安装至仪器8工位支架，优先开启压缩机制冷功能，将腔体温度稳定控制在-10℃，随后设置振动频率2000转/分钟，采用间歇研磨模式（研磨2min、间歇30秒），循环15次完成全程精细化研磨，通过间歇操作与恒温控制双重保障，防止玻璃粉末局部过热，同时实现颗粒粒径的精准把控。

4. 样品质量标准：

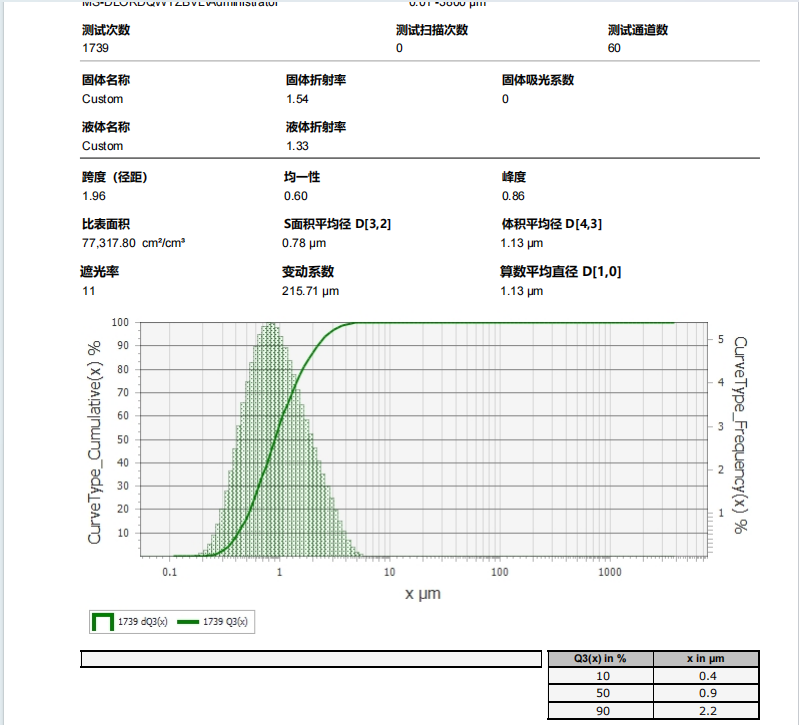

   研磨后玻璃粉末浆料呈均匀稳定状态，无肉眼可见大颗粒团聚体、无分层沉淀现象；经激光粒度仪检测，颗粒粒径分布均匀，目标中位粒径D50精准控制在900nm，粒径跨度合理，无超大粒径杂质残留，满足高端材料加工与精准检测的技术要求。

1. 仪器：

   NM600-最小用量湿法纳米研磨仪（8x15mL工位，支持振动频率0-5300转/分钟可调，间歇研磨模式，具备微量样品处理与精准温控能力）；

2. 试剂与耗材：

   氧化锆球1mm、15mL一次性塑料离心管、玻璃粉末、去离子水；

3. 样品规格：

   玻璃粉末经除杂筛分后，与去离子水按质量比1:4混合制备浆料，精确量取5mL/份装入15mL一次性塑料离心管；

4. 研磨参数：

   开启设备压缩机制冷，保持腔体温度约-10℃；振动频率2000转/分钟，研磨时间总计30min，湿法研磨（无需额外冰浴控温）。

1. 上海某新材料研发企业(无机粉体研发领域)

   应用场景：

   特种光学玻璃粉末研发阶段小批量样品预处理，需精准控制粒径，避免杂质污染影响光学性能测试；

   使用方案：

   NM600标准湿法研磨+1mm氧化锆球，全程恒温控温模式，单次8工位同步处理；

   实测效果：

   单批次处理8份研发样品，30min完成全流程研磨，玻璃粉末无杂质污染，颗粒分散均匀，D50稳定达标1μm，完全满足光学材料研发的粒径与纯度要求，设备运行无噪音、无粉尘泄露。

2. 深圳某无机材料检测机构（粉体检测领域）

   应用场景：

   玻璃粉末产品入市前粒径与纯度抽检，需快速处理多批次样品，杜绝交叉污染，保证检测数据精准；

   使用方案：

   NM600+一次性离心管+1mm氧化锆球，低温恒温间歇研磨，每批次样品更换全新离心管，不混用耗材；

   实测效果：

   研磨全程无交叉污染，单批次处理8份样品仅需28min，研磨后样品粒径均一，D50稳定在750nm左右，检测数据偏差极小，符合第三方检测机构质控标准，大幅提升样品检测效率。

3. 浙江某特种陶瓷生产公司(建材新材料领域)

   应用场景：

   玻璃粉末改性陶瓷原料预处理，需破除粉末硬团聚体，保证配料均匀性，提升陶瓷烧结成品率；

   使用方案：

   NM600高频振动研磨+延长间歇时长模式，适当调整循环次数，适配硬质玻璃粉末解聚需求；

   实测效果：

   彻底破除玻璃粉末硬团聚，无大颗粒残留，D50精准控制2.55μm，配料后混合均匀度大幅提升，陶瓷成品缺陷率降低，批量预处理效率比传统球磨提升70%。

4. 江苏某电子封装材料厂（电子材料领域）

   应用场景：

   电子封装用高纯玻璃粉末预处理，要求无金属杂质、粒径均匀，适配高端电子元器件封装需求；

   使用方案：

   NM600全流程惰性研磨方案，搭配高纯氧化锆球，关闭多余振动档位，采用低速恒温精细化研磨，避免过度破碎；

   实测效果：

   研磨后玻璃粉末纯度无损耗，无任何金属杂质析出，D50稳定870nm，粒径分布窄，完全符合电子封装材料的高纯、高均匀性要求，适配小批量试产样品预处理。

5. 广东某功能涂层研发实验室(涂层材料领域)

   应用场景：

   玻璃粉末基耐高温涂层原料研磨，需将粉末细化至指定粒径，提升涂层附着力与平整度，避免颗粒粗糙导致涂层开裂；

   使用方案：

   NM600湿法研磨+缩短单次研磨时长方案，减少介质冲击力度，侧重颗粒分散而非过度破碎，兼顾粒径与颗粒形态；

   实测效果：玻璃粉末颗粒形态完整，无过度破碎现象，分散均匀无团聚，D50精准达标2.21μm，调配后的涂层浆料流动性好，喷涂后表面平整，有效提升涂层耐高温性能与附着力。

Q：NM600能否处理不同纯度、不同粒度的原始玻璃粉末样品？

A：可以。常规纯度与粒度的玻璃粉末可直接按标准流程处理；原始颗粒偏大、纯度较低的样品，需先通过筛分去除大块杂质，再进行研磨，确保样品体积不超过离心管容积的1/3，保证研磨效果与设备运行稳定。

Q：冰浴预冷步骤是否可以省略，研磨过程会不会导致玻璃粉末变质？

A：无需额外冰浴预冷。设备自带压缩机制冷功能，最低可达-40℃，实验中设置腔体温度-10℃即可实现全程恒温，玻璃粉末化学性质稳定，研磨过程不会发生变质，该模式既能防止产热过多，又能保护研磨介质与样品，正常工况无需额外辅助降温；对温度不敏感的普通玻璃粉末，也可关闭制冷模式直接研磨，更加节能高效。

Q：设备维护成本高吗，研磨介质损耗快吗？

A：整体维护成本极低，氧化锆研磨球硬度高，耐磨性强，常规使用下使用寿命超长，设备核心部件运行稳定，无易损易耗件，整体维护成本比传统球磨设备低30%左右；一次性离心管成本低廉，无需清洗，进一步降低人工与耗材成本。

1. - 多工位批量处理：采用高频稳定振动研磨结构，8x15mL专属工位设计，单次可同步处理多份玻璃粉末微量样品，满足小批量、多样本的精细化研磨需求，比传统球磨设备节省80%以上处理时间，适配实验室研发、第三方检测、小规模试产预处理；



2. - 高效温控与稳定运行：设备自带压缩机制冷系统，最低制冷温度可达-40℃，全程精准控温-10℃，无需额外冰浴预处理，搭配间歇研磨模式，避免研磨产热影响样品稳定性，同时保护设备与研磨介质；仪器配备变频控制与过载保护功能，振动频率精准可调，运行静音稳定，适配长期高频次研磨作业；



3. - 高纯无污适配：采用氧化锆惰性研磨介质+一次性离心管组合，全程无金属杂质析出、无交叉污染，完美契合玻璃粉末等高纯粉体的研磨要求；无需清洗罐体耗材，减少人工操作，降低人为误差，适配无尘、高纯的实验与生产环境；



4. - 参数灵活可调：可根据玻璃粉末原始粒度、纯度及使用需求，灵活调整振动频率、研磨时长、间歇时间与制冷温度，既能侧重颗粒解聚分散，也能实现深度细化，兼顾粒径精准度与颗粒完整性，适配不同场景的差异化研磨需求。

1. 免费样品研磨测试，仪器性能测试；

2. 上门演示预约，安排工程师上门，现场展示研磨流程；

3. 本地顾问对接：获取定制化预处理方案，免费参观实验室样机设备。

因为热爱   所以精彩

PASSION INSPIRES BRILLIANCE
