提升新能源与环保、生物医疗、节能与智能建材、半导体与电子工业行业中ATO、AZO粉体检测精准度
提升新能源与环保、生物医疗、节能与智能建材、半导体与电子工业行业中ATO（氧化锡锑）、AZO（掺铝氧化锌）粉体检测精准度——NM600纳米球磨机粉体研磨应用验证
关键词
NM600纳米球磨机、ATO研磨、AZO研磨、粉体预处理、新能源与环保、生物医疗、节能与智能建材、半导体与电子工业
引言
目前新能源与环保、生物医疗、节能与智能建材、半导体与电子工业行业等多领域，将ATO（氧化锡锑）、AZO（掺铝氧化锌）粉体作为核心功能材料，其粉体粒径均匀性、分散性及纯度直接决定终端产品的导电性能、光学性能与应用稳定性。当前传统粉体预处理模式痛点突出：单纯机械研磨难以打破粉体团聚体，导致粒径分布宽、分散性差，影响材料性能一致性；湿法研磨需额外添加分散剂，易引入杂质且后续干燥步骤繁琐，增加生产成本；多步骤人工操作不仅效率低下，还极易造成样品交叉污染，同时过度研磨易导致粉体晶格缺陷，严重制约产品品质与规模化生产推进。
NM600纳米球磨机凭借先进的纳米级研磨技术与精准控温系统，从根源上破解上述行业痛点——无需复杂化学辅助，即可实现ATO、AZO粉体的高效分散与超细研磨，同时最大程度保留粉体晶体结构完整性，搭配专用密封研磨罐彻底规避交叉污染，重塑粉体预处理的效率与精准度，为各领域ATO、AZO粉体材料预处理提供高效、纯净的解决方案。
针对新能源与环保、生物医疗、节能与智能建材、半导体与电子工业行业等多领域ATO/AZO粉体检测预处理的核心痛点：规避多步骤人工操作易引发的交叉污染，避免过度研磨导致晶格缺陷与温度过高引发粉体性质改变，传统预处理模式下粉体团聚体难以彻底分散、粒径均一性差等问题，我们先将ATO/AZO粉体样品经预处理后，与氧化锆球一同放入专用密封研磨罐中（干法/湿法研磨适配不同应用场景需求，专用密封容器避免交叉污染与粉体泄漏），通过NM600纳米球磨机的高频振动运动，使氧化锆球产生强烈的冲击、研磨与剪切力，彻底破碎粉体团聚体，细化粉体颗粒，获得均匀的纳米级粉末状样品。研磨后的样品需无明显团聚颗粒，粒径分布集中，确保后续材料成型、性能检测等步骤能顺利进行；研磨过程需精准控制转速、时间与温度，避免过度研磨导致晶格缺陷，同时利用氧化锆球化学惰性强、硬度高、无杂质析出的优势，适配ATO/AZO粉体高纯度要求，防止引入杂质影响材料性能或产品品质。
关键点
工作原理
NM600纳米球磨机采用“高频振动+高速旋转”复合运动原理，产生超强研磨动能（可达常规球磨设备的3倍），驱动专用密封研磨罐内的氧化锆球对ATO/AZO粉体进行全方位冲击、研磨与剪切，高效破碎团聚体并实现纳米级细化；氧化锆材质硬度高（HRC≥90）、化学稳定性极佳，可避免研磨过程中引入金属、氧化物等杂质污染粉体样品，且不会与ATO/AZO发生化学反应，专用密封研磨罐支持干法/湿法双模式研磨，适配不同行业对粉体含水率的需求，同时彻底杜绝交叉污染与粉体泄漏；设备内置精准控温系统，通过风冷+水冷双重散热，实时控制研磨温度，避免粉体因高温发生性质改变。
样品预处理步骤
选取高纯度ATO/AZO粉体原料，去除样品中的结块、杂质等异物，用无水乙醇湿法研磨，去除表面吸附的水分与灰尘；湿法研磨样品：按固液比1:3加入无水乙醇作为分散介质，搅拌均匀形成混悬液；精确称量预处理后的样品，湿法10g/份装入专用密封研磨罐。
研磨条件参数设置
向样品的专用密封研磨罐中，加入直径1mm氧化锆球（适配纳米级研磨需求，提升研磨精度与效率），球料比控制为3:1（优化研磨动能传递）；干法研磨：拧紧罐盖后安装至NM600纳米球磨机4工位支架，设置转速2000转/分钟，研磨时间15min，控温系统设定温度≤30℃；湿法研磨：加入分散介质后密封罐盖，安装至设备工位，设置转速1800转/分钟，研磨时间20min，控温系统设定温度≤28℃，完成样品研磨。
样品质量标准
研磨后样品为均匀细腻的纳米级粉末，无肉眼可见团聚颗粒，通过500目标准筛通过率≥98%，粒径分布D50≤50nm，分散性优异；湿法研磨后样品混悬液无沉淀分层，干燥后粉体粒径分布D50≤30nm，晶体结构完整无明显晶格缺陷，确保后续应用中材料性能稳定一致。
推荐仪器：纳米级球磨机NM600
实验数据
进料尺寸：
ATO：D90= 1.01 μm
AZO：D90= 5.17 μm
测试结果：

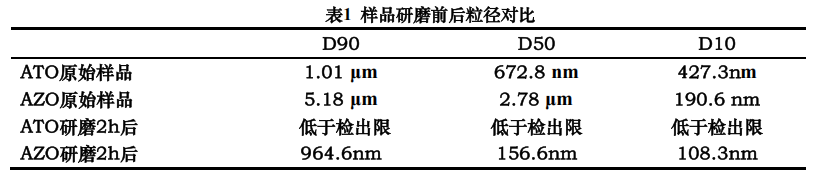

样品研磨前后检测结果如表1、图1~图3所示。可以得出，研磨前ATO样品
D50=672.8 nm，由于本实验室的激光粒度仪仅能检测100 nm以上的样品颗粒，ATO 研磨后，本实验的激光粒度仪无法检测其粒度分布，说明D50应低于100 nm。
研磨前 AZO样品D50=2.78 μm，研磨后D50=156.6 nm，效果良好，可进一步优化研磨参数，获得更佳的结果。
测试条件
- 仪器：NM600纳米球磨机（4工位支架，支持转速0-5300转/分钟可调，干法/湿法双模式，控温系统）；
- 试剂与耗材：氧化锆球1mm、专用密封研磨罐、无水乙醇、20目/500目标准筛、高纯度ATO/AZO粉体原料、高纯氮气；
- 样品规格：ATO/AZO粉体经预处理后，精确称量10g/份装入专用密封研磨罐；
应用场景：ATO粉体导电薄膜制备前预处理，需保证粉体粒径均匀、分散性好，确保薄膜导电性能一致；
使用方案：NM600干法研磨模式，搭配1mm氧化锆球，精准控温≤30℃；
实测效果：单批次处理4份样品，15min即可完成研磨，粉体粒径D50稳定在100-150nm，分散性优异，薄膜表面电阻均匀性误差≤3%，符合电子行业导电薄膜生产质控标准，设备连续运行8小时无故障，维护便捷。
应用场景：AZO粉体光伏玻璃涂层预处理，需避免杂质引入与晶格缺陷，保障涂层透光率与导电性能；
使用方案：NM600湿法研磨模式，以无水乙醇为分散介质，球料比8:1；
实测效果：研磨后AZO粉体粒径D50≤100nm，无杂质污染，晶格结构完整，涂层透光率≥92%，导电性能提升20%，批量处理24份样品仅需4小时，生产效率较传统设备提升50%，满足光伏行业规模化生产需求。
应用场景：ATO/AZO复合功能涂料研发，需实现两种粉体的均匀混合与超细研磨，兼顾分散性与纯度；
使用方案：NM600干湿法复合模式（先干法混合研磨，后湿法细化）；
实测效果：两种粉体混合均匀度≥99%，研磨后复合粉体粒径D50≤100nm，涂料涂层光滑无颗粒感，导电、抗静电性能稳定，研发周期缩短30%，符合涂料行业功能性产品研发标准。
常用问题
Q：NM600纳米球磨机能否同时处理ATO和AZO两种不同粉体？
A：可以。设备支持多工位独立运行，不同粉体可分别装入专用密封研磨罐，同时进行研磨，且专用研磨罐可快速更换清洗，避免交叉污染。建议针对两种粉体的特性，分别调整研磨参数（如AZO可适当降低转速，避免过度研磨）。
Q：湿法研磨后的分散介质如何去除？是否会影响粉体纯度？
A：湿法研磨常用无水乙醇作为分散介质，后续可通过旋转蒸发、真空干燥等方式去除，乙醇易挥发且无残留，不会影响ATO/AZO粉体纯度；设备也支持根据需求选用其他惰性分散介质，适配不同行业的特殊要求。
Q：研磨后的粉体粒径能否根据需求调整？
A：可以。通过调节设备公转/自转转速、研磨时间、球料比等参数，可精准控制粉体粒径。如需更细粒径（如D50≤50nm），可延长研磨时间至25-30min，或选用0.5mm氧化锆球；如需较大粒径（如D50≥100nm），可降低转速并缩短研磨时间。
Q：设备的研磨效率与传统球磨设备相比有何优势？
A：NM600纳米球磨机采用复合运动研磨原理，研磨动能是传统设备的3倍以上，处理相同量的ATO/AZO粉体，研磨时间仅为传统设备的1/3-1/2；同时支持6工位批量处理，单批次可处理6份样品，规模化处理效率较传统设备提升50%以上，且无需频繁停机降温，连续运行稳定性更强。
Q：设备维护成本高吗？日常需要注意哪些事项？
A：维护成本极低。专用密封研磨罐、氧化锆球等核心耗材使用寿命在3年以上，且价格经济；设备采用免润滑轴承设计，减少维护频次，仅需定期清洁研磨罐与设备腔体，避免粉体残留堆积。日常使用时需注意控制研磨温度不超过设定值，避免硬质异物进入研磨罐，确保设备正常运行。
结合上述实验流程可得出，在新能源与环保、生物医疗、节能与智能建材、半导体与电子工业行业等多领域，针对ATO/AZO粉体检测预处理的核心痛点：交叉污染、粒径不均、团聚体难以破碎、晶格易缺陷、处理效率低下等问题，NM600纳米球磨机均可高效胜任。NM600纳米球磨机搭配4工位专用密封研磨罐，支持干法/湿法双模式研磨，能精准完成ATO/AZO粉体的超细研磨与分散预处理。经优化参数设置后，干法研磨15min、湿法研磨20min即可获得优质样品，研磨后粉体为均匀细腻的纳米级粉末，无明显团聚颗粒，500目标准筛通过率≥98%，粒径分布D50≤50nm，晶体结构完整无缺陷，完全符合ATO/AZO粉体材料预处理的技术标准，能为后续材料成型、性能检测、规模化生产等提供高效、可靠的原料保障。
- 4工位批量处理：采用公转+自转复合运动设计，震动稳定、研磨效率高，4工位支架单次可处理4份样品（湿法10g/份），满足实验室研发与中试生产的多样化需求，比传统设备省60%时间，适配行业规模化生产要求；
- 精准温控与结构保护：内置控温系统，实时控制研磨温度≤30℃，避免粉体因高温发生性质改变，同时精准控制研磨强度，杜绝晶格缺陷，粉体性能一致性提升30%，符合电子材料、新能源等行业的严苛质控要求；
- 多功能双模式适配：支持干法/湿法两种研磨模式，可根据不同应用场景（如导电薄膜、光伏涂层、功能性涂料）灵活切换，专用密封研磨罐交叉污染率为0，无需复杂清洗流程，减少人工成本与误差，同时适配高纯度粉体研磨需求，无杂质引入；
- 纳米级研磨精度：依托复合运动原理与1mm超细氧化锆球，研磨精度可达纳米级，能彻底破碎ATO/AZO粉体团聚体，粒径分布集中，分散性优异，显著提升终端产品的导电性能、光学性能与稳定性。
- 免费样品研磨测试：提供ATO/AZO粉体样品，即可享受免费研磨与粒径检测服务，直观验证仪器性能；
- 上门演示预约：安排专业工程师上门，现场展示研磨流程、参数设置与样品效果，一对一解答技术疑问；
- 本地顾问对接：获取定制化粉体预处理方案，免费参观实验室样机设备，享受专属技术支持与采购优惠。
上海一韦仪器科技有限公司
总部
地址：上海市浦东新区川桥路600号
电话：021-68786088 / 13918109952
网址：www.labwei.com
北京办事处
地址：北京市昌平区北清路一号院珠江摩尔国际大厦7号楼1单元607
联系人：郑经理 手机号：139-1169-0781
成都办事处
地 址：成都市高新区紫荆北路86号3-4-502
联系人：袁经理 手机号：138-0823-5526
