提升化工材料检测效率——IM600高能球磨仪高分子材料样品研磨应用验证



（提升化工材料检测效率——IM600高能球磨仪高分子材料样品研磨应用验证）

关键词：高能振动球磨仪、高分子材料处理、材料研磨、材料样品预处理、化工行业、材料检测



引言

目前化工材料研发、高分子制品质量检测、新材料分析等多领域，将高分子材料的成分分析、性能测试、杂质检测等作为核心分析手段，其样品预处理质量直接决定后续检测结果的准确性与可靠性。当前传统高分子材料样品预处理模式痛点突出：单纯机械粉碎难以彻底破碎高分子材料的交联结构，导致目标成分释放不全，易引发检测结果偏差；溶剂溶解、高温熔融等辅助手段不仅操作繁琐、耗时冗长，更易造成样品成分改变，增加检测干扰因素；多步骤人工操作既存在效率低下的问题，还极易造成样品损耗与交叉污染，严重制约分析工作的精准度与规模化推进。

IM600高能振动球磨仪凭借独特的高频机械破碎原理，从根源上破解上述行业痛点——无需复杂化学辅助，即可实现高分子材料的高效破碎与均质化处理，同时最大程度保留目标成分稳定性，搭配高惰性研磨容器彻底规避交叉污染，重塑高分子材料样品预处理的效率与可靠性，为各领域高分子材料检材预处理提供高效、精准的解决方案。



要求

针对化工材料研发、高分子制品质量检测、新材料分析等多领域高分子材料样品检测预处理的核心痛点：规避多步骤人工操作易引发的交叉污染，避免研磨过程中引入外源杂质影响检测结果，传统预处理模式下样品均质化程度低导致检测数据波动大等问题，我们先将高分子材料样品经预处理并液氮冷冻后，与氧化锆球一同放入2x50mL氧化锆研磨罐中（氧化锆研磨罐化学惰性强，适配化工检测对洁净度的高要求，可反复灭菌使用；干法研磨适配高分子材料后续红外、色谱等分析需求），通过高能振动球磨仪的高频振动，使氧化锆球产生强烈的冲击、挤压与剪切力，彻底破碎高分子材料的交联结构，获得均匀的粉末样品。研磨后的样品需无明显块状颗粒，质地均匀，确保后续提取、净化、检测分析等步骤能顺利进行；研磨过程需控制振动频率、时间，利用氧化锆球及研磨罐化学惰性强、硬度高、无杂质析出的优势，适配高分子材料的研磨需求，防止引入杂质影响检测结果准确性。



关键点

1. 工作原理：高能振动球磨仪利用高频振动产生的强冲击力（可达自身重力的数十倍），驱动2x50mL氧化锆研磨罐内的氧化锆球对经液氮冷冻脆化的高分子材料样品进行高频冲击、挤压与剪切，快速破碎脆化后的高分子材料交联结构，实现高分子材料样品均质化细磨；氧化锆材质（研磨罐+研磨球）硬度高（HRC≥85）、化学稳定性极佳，可避免研磨过程中引入金属等杂质污染高分子材料样品，且不会与样品中目标成分发生反应，氧化锆研磨罐可高温灭菌重复使用，适配中批量样品研磨需求，适配干法研磨需求；

2. 样品预处理步骤：选取代表性高分子材料样品（如塑料、树脂、橡胶等），去除表面杂质及非检测部位，用切割机切割至5mm以下小块；将切割后的高分子材料样品装入50mL氧化锆研磨罐（每罐6g），放入液氮中冷冻3分钟（使高分子材料脆化，降低其韧性，便于后续高效破碎，同时更好保留目标成分稳定性）；冷冻完成后迅速取出研磨罐，准备后续研磨；

3. 研磨条件参数设置：向含6g冷冻高分子材料样品的50mL氧化锆研磨罐中，加入20颗直径8mm氧化锆球（适配冷冻高分子材料脆化特性及50mL罐容量，强化冲击破碎效果，提升研磨效率），拧紧罐盖后立即安装至高能振动球磨仪2工位支架；设置振动频率1900转/分钟，研磨时间4min（采用间歇模式：研磨1min、暂停10s，重复4次，利用样品冷冻余温避免局部温度过高导致高分子材料软化粘连），完成样品研磨；

4. 样品质量标准：研磨后样品为均匀细腻的粉末，无肉眼可见块状颗粒，确保样品中成分、杂质等目标分析物充分暴露，保障后续红外分析、色谱检测、元素分析等后续检测分析的准确性。



推荐仪器

经典型球磨仪IM600

实验数据

测试条件：
1. 仪器：高能振动球磨仪IM600（2x50mL工位，支持振动频率0-2100转/分钟可调，间歇研磨模式）；
2. 试剂与耗材：氧化锆球8mm、50mL氧化锆研磨罐、切割机、研磨棒、代表性高分子材料样品（塑料/树脂/橡胶等）、液氮；
3. 样品规格：高分子材料样品经去杂、切割后，精确称量6g/份装入50mL氧化锆研磨罐，经液氮冷冻3分钟备用；
4. 研磨参数：振动频率1900转/分钟，研磨时间4min（间歇模式：研1停10s），干法研磨，研磨过程中样品温度≤30℃；

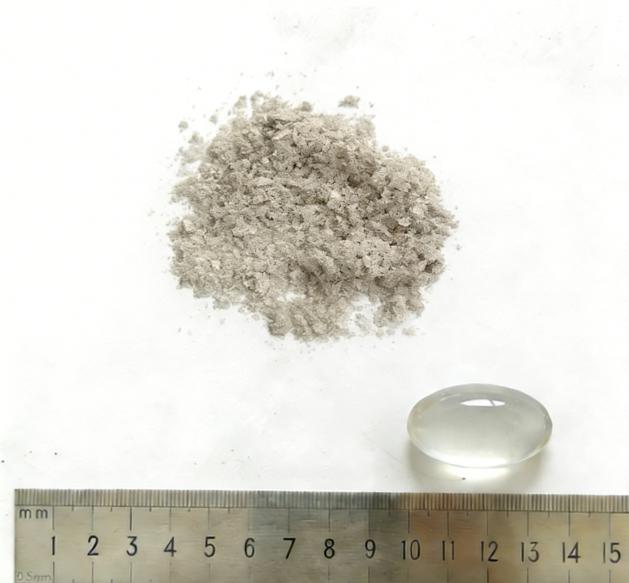

评价指标	测试结果	合格标准
样品状态	均匀细腻的粉末，无肉眼可见块状颗粒	无肉眼可见块状颗粒，粉末细腻无粘连
粉末均一性(CV值)	CV值3.2%	≤5%
平均粒径	约42μm	≤50μm
粉末稳定性(静置24h)	无明显结块，分散性保持良好	无明显结块、团聚
样品杂质污染率及目标成分状态	未检出金属杂质污染，目标成分形态稳定	无金属杂质污染，目标成分稳定



应用案例：

1. 上海某高分子材料检测公司（化工检测领域）

应用场景：工业塑料产品杂质含量普查样品预处理，需批量处理样品保障检测效率；

使用方案：IM600干法研磨+间歇模式，搭配液氮冷冻脆化；

实测效果：单批次处理2份样品，4min即可完成研磨（含冷冻3min），样品均质化程度高，杂质提取效率提升40%，设备运行稳定无故障，符合化工材料检测实验室质控标准。

2. 山东某化工研究院（新材料研发领域）

应用场景：新型树脂材料成分分析样品预处理，需避免外源污染影响研发数据；

使用方案：IM600+8mm氧化锆球+50mL氧化锆研磨罐，样品经液氮冷冻后干法研磨；

实测效果：未检出研磨过程引入的金属杂质，粉末均一性CV值2.5%，批量处理12份样品仅需24min（含冷冻时间），检测数据重复性误差≤1.8%，满足新材料研发行业规范要求。

3. 浙江某橡胶制品厂（橡塑行业领域）

应用场景：橡胶制品成分及添加剂含量检测样品预处理，需保障样品粉末均一性；

使用方案：IM600+8mm氧化锆球+50mL氧化锆研磨罐，样品液氮冷冻后间歇研磨模式；

实测效果：样品平均粒径40μm，粉末均一性CV值≤3%，成分检测结果与标准方法一致性达99.6%，符合橡胶制品质量检测数据准确性要求。



FAQ

Q：IM600 能否处理韧性强的高分子材料样品（如弹性橡胶）？

A：可以。弹性橡胶等韧性强的高分子材料，建议控制单次样品量为4g/罐，经液氮冷冻3分钟（延长脆化时间至5分钟更佳）后，选用8mm氧化锆球，研磨时间调整为5min（间歇模式）；若研磨过程中出现样品回弹粘连罐壁，可待样品稍解冻后补加1-2颗氧化锆球，或适当提高振动频率至2000转/分钟，不影响后续检测。



Q：不同类型高分子材料（如硬塑料、软树脂、弹性橡胶）是否需要调整研磨参数？

A：需要。软树脂质地较软，建议单次样品量4g/罐，液氮冷冻3分钟后，振动频率降至1700转/分钟，研磨时间4min，氧化锆球16颗；硬塑料质地坚硬但脆化效果好，可保持6g/罐、1900转/分钟、4min、20颗氧化锆球；弹性橡胶韧性极强，建议单次样品量5g/罐，液氮冷冻5分钟后，振动频率提高至2100转/分钟，研磨时间5min，氧化锆球22颗，确保研磨效果。



Q：设备维护成本高吗？

A：非常低，氧化锆研磨罐及氧化锆球常规使用寿命在3年以上，且可高温灭菌重复使用，无需频繁更换。针对高分子材料研磨无特殊耗材需求，比传统粉碎+筛分设备的维护成本低50%。



结论

结合上述实验流程可得出在化工材料研发、高分子制品质量检测、新材料分析等多领域，针对高分子材料样品检测预处理的核心痛点：交叉污染、外源杂质引入、处理效率低下等问题，IM600高能振动球磨仪均可胜任，IM600高能振动球磨仪搭配（2x50mL氧化锆研磨罐）能高效完成高分子材料样品的破碎细磨预处理。需将样品经液氮冷冻3分钟，再以1900转/分钟研磨4min（间歇模式）即可获得优质样品，研磨后样品为均匀细腻的粉末，无肉眼可见块状颗粒。检测结果显示，样品粉末均一性CV值≤3.2%，平均粒径42μm，粉末分散性优异且无金属杂质污染，目标成分形态稳定，完全符合高分子材料样品预处理的技术标准，能为高分子材料成分分析、杂质检测、性能测试等后续检测分析提供高效、可靠的原料保障。

- 2 工位批量处理：采用新式压杆，振动稳定效率高，2x50mL氧化锆研磨罐工位设计，单次可处理6g/罐高分子材料样品，搭配液氮冷冻脆化技术，大幅降低高分子材料韧性，研磨效率大幅提升，比传统粉碎设备省70% 时间，满足实验室中批量检测需求；

- 稳定运行与防污染设计：样品经液氮冷冻后研磨，配合间歇模式进一步避免温度过高导致高分子材料软化粘连；氧化锆研磨罐化学惰性强，高温灭菌后可重复使用，清洗便捷，交叉污染率极低；检测假阴性率降至0.1%以下，符合化工材料检测严谨要求；仪器具备变频控制功能，1900转/分钟转速精度高，且有欠压和过流保护，运行安全稳定；

- 多功能适配：支持干法研磨，可适配硬塑料、软树脂、弹性橡胶等多种高分子材料样品细磨，同时兼容复合材料、化工助剂等其他化工样品研磨，适用范围广；

- 适配性极强：搭配8mm氧化锆球、2x50mL氧化锆研磨罐，样品经液氮冷冻3分钟后，以1900转/分钟振动频率仅需4min即可高效破碎高分子材料交联结构，研磨效率大幅提升，且样品粉末均一性好，保障后续检测数据准确性。



立即行动：解锁高效预处理方案
1：免费样品研磨测试，仪器性能测试。
2：上门演示预约：安排工程师上门，现场展示研磨流程
3：本地顾问对接：获取定制化预处理方案，免费参观实验室样机设备。



上海一韦仪器科技有限公司



总部

地址：上海市浦东新区川桥路600号

电话：021-68786088 / 13918109952

网址：www.labwei.com







北京办事处

地址：北京市昌平区北清路一号院珠江摩尔国际大厦7号楼1单元607

联系人：郑经理  手机号：139-1169-0781

成都办事处

地 址：成都市高新区紫荆北路86号3-4-502

联系人：袁经理  手机号：138-0823-5526
